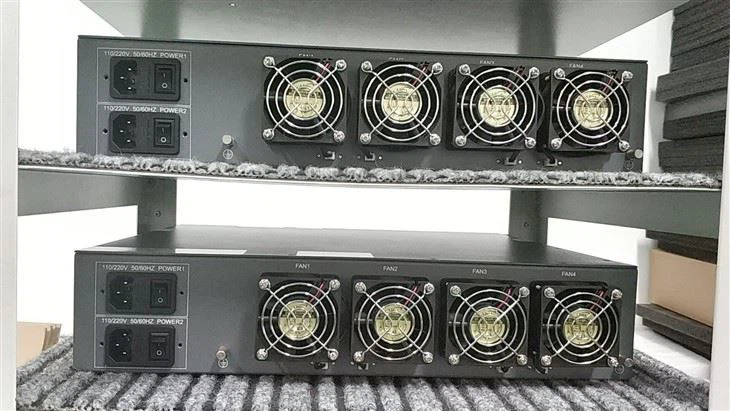

32 poorten CATV WDM EDFA
EDFA, of Erbium-gedoteerde vezelversterker, gebruikt de Erbium-gedoteerde vezel als optisch versterkingsmedium om de signalen direct te versterken. Het versterkingsmedium is een optische glasvezel, gedoteerd met erbiumionen. Het erbium-gedoteerde vezelversterkingsmedium versterkt licht bij golflengten die in de buurt van 1550 nm liggen - de optische golflengten die minimale verzwakking ondergaan in optische vezels.
Wavelength Division Multiplexing (WDM: Wavelength Division Multiplexing) is een technologie die gelijktijdig signalen met meerdere golflengten in een optische vezel verzendt. WDM-technologie vergroot de transmissiecapaciteit van een optische vezel meerdere keren tot tientallen keren of zelfs honderden keren vergeleken met transmissie met één golflengte, waardoor de transmissiecapaciteit van de optische vezel wordt vergroot, de kosten worden verlaagd en een grote toepassingswaarde en economische waarde wordt verkregen.
PON+EDFA-toepassing EDFA optische versterker voornamelijk gebruikt voor 1550 nm, waardoor CATV via glasvezeltransmissie meer afstand neemt. De PON werkt samen met EDFA by FWDM, die een drievoudige FTTH-toepassing realiseert.
Functies
|
Item |
Eenheid |
Specificatie |
Opmerking |
|
|
CATV-golflengte |
Nm |
1535~1565 |
Centrale golflengte 1550 nm |
|
|
PON OLT-golflengte |
Nm |
1310/1490 |
Aangepast 1270/1577 |
|
|
CATV-ingangsvermogensbereik |
Dbm |
-5dBm~+10dBm |
Limietbereik -10dBm~+10dBm |
|
|
Maximaal totaal uitgangsvermogen |
Dbm |
41 |
|
|
|
Stabiliteit van het uitgangsvermogen |
Db |
±0.1 |
|
|
|
Lawaai |
Db |
Kleiner dan of gelijk aan 6 |
|
|
|
Retourverlies |
Invoer |
Db |
Groter dan of gelijk aan 45 |
|
|
Uitvoer |
Db |
Groter dan of gelijk aan 45 |
|
|
|
OSW |
Invoerpoort |
|
2 |
Optioneel |
|
Invoegverlies |
Db |
Kleiner dan of gelijk aan 1,5 |
||
|
Schakeltijd |
s |
＜0.5 |
||
|
Directe modulatiezender |
Golflengte |
Nm |
1550 |
Optioneel |
|
Ingangsniveau |
dBuV |
75~90 |
||
|
Uitgangsvermogen |
dBmW |
3/5/7/10 |
||
|
RF-test |
Uitgangsniveau |
dBuV |
Groter dan of gelijk aan 56 |
Optioneel |
|
Optische connector |
|
SC/APC;SC/PC;LC/APC;LC/PC |
Aangepast |
|
|
C/N |
Db |
Groter dan of gelijk aan 50 |
Testomstandigheden worden uitgevoerd volgens GT/T 184-2002 |
|
|
C/CTB |
Db |
Groter dan of gelijk aan 63 |
|
|
|
C/CSO |
Db |
Groter dan of gelijk aan 63 |
|
|
|
Voedingsspanning |
V |
AC90V~AC265V |
|
|
|
Consumptie |
W |
＜ 150 |
|
|
|
Bedrijfstemperatuur |
rang |
-5 - +50 |
|
|
|
Maximale bedrijfsvochtigheid |
% |
Maximaal 95% niet-condenserend |
|
|
|
Opslagtemperatuurbereik |
rang |
-40 ~ +80 |
|
|
|
Maximale opslagvochtigheid |
% |
Maximaal 95% niet-condenserend |
|
|
|
Maat |
Mm |
602(L)*480(W)*89(H) |
|
|
|
Pakketgrootte (1 st) |
mm |
635(L)*635(W)*155(H) |
|
